防爆快速門電機原理與調試

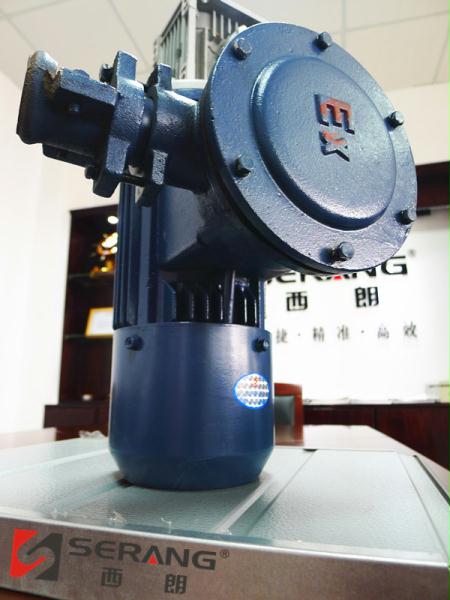

上圖為：防爆快速門電機圖片

防爆電機的基本原則

防爆型西朗快速門電機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形，內部爆炸火焰不許通過外殼的隔爆結合面引起外部爆炸性混合物的爆炸。

a、組成隔爆外殼的零件如機座、端蓋、接線盒蓋等，精加工后須經壓力為1.0MPa歷時12S的靜壓試驗以不出水為合格。

b、隔爆接合面的長度、間隙、表面粗糙度、接線盒內部裸露導體與金屬外殼的電氣間隙及爬電距離符合規定要求。

c、連接隔爆外殼的螺栓均帶有彈簧墊圈防止自行松脫。

d、機座、端蓋、接線盒蓋、接線盒座、接線螺栓、后蓋、端子套（或接線板）、引出線、出線口、密封圈是隔爆零部件。

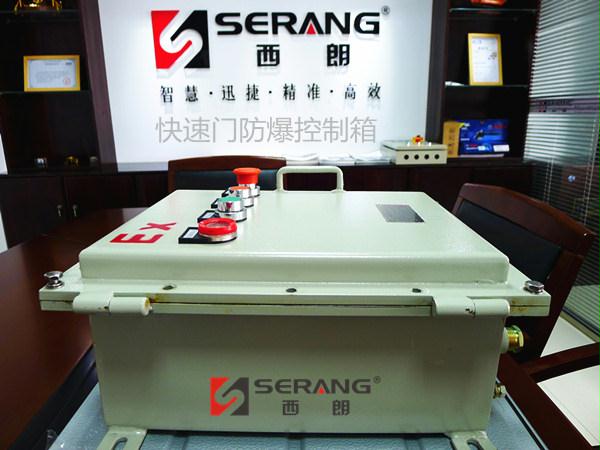

上圖為：防爆型快速門控制箱照片

在額定工作狀態下，防爆電機外殼表面溫度不得超過規定溫度。進線口及定子內的溫度不得高于所用電線的允許溫度，以保證電纜運行安全可靠。

安裝與調試的西朗建議

1、防爆電動機與電源電纜的連接

a、電源引入電纜的外徑要與密封圈的外徑相符，密封圈材質為橡膠XH-21，規格及尺寸可以根據引入電纜外徑大小剝去密封圈同心圓。配合直徑差不得大于1mm，當壓緊接線后，應保證密封圈與電纜之間及接線盒之間無間隙，否則將失去隔爆性能。密封圈老化變質應及時更換。

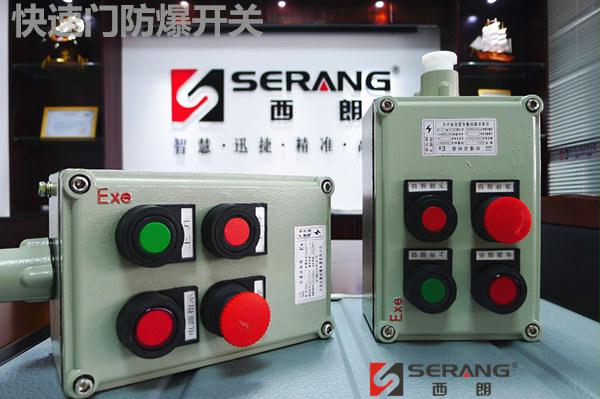

上圖為：防爆按鈕開關快速門專用

b、引入的電纜芯線要接在兩弓形墊圈之間，注意芯線的飛刺不要突出，引入電纜還需接線壓板和弓形墊圈壓緊固定，防止竄動。

c、接線盒一個進口，可以引入兩根多芯電纜的接線盒，當引入一根多芯電纜只使用一個進口時另一個進線口的金屬墊片不得拿掉否則將失去防爆性能。

d、內外接地螺栓應可靠接地

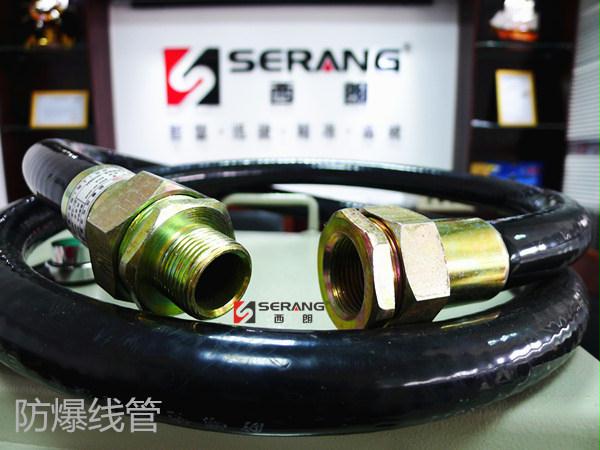

上圖為：專業的防爆線管

2、防爆卷簾門安裝與調試

a、為了保證人身安全，防爆卷簾門機、防爆控制器、防爆按鈕等必須可靠接地。

b、安裝調試及開關卷簾門時，嚴禁門下行人或站人。

c、防爆卷簾門必須有資質的專業人員安裝。

d、左右安裝調整制動殼體，必須用手將手動裝置壓至底部螺絲對角鎖緊。

e、鏈條的松緊度，由機腳上的兩個調節螺釘，調節鏈條的松緊度。調整完畢后，應鎖緊機腳上的壓腳螺母。

f、安裝調試防爆卷簾門電機前，請仔細閱讀本說明書，如果出現故障或不明之處請勿隨意拆修，請及時與西朗門業售后服務部門或經銷商聯系。

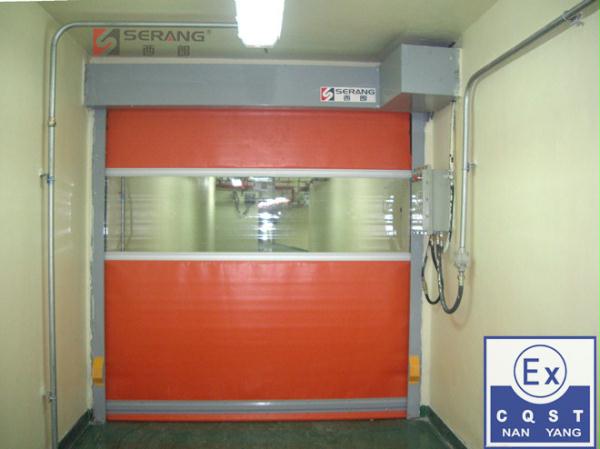

上圖為：防爆型快速門安裝實拍圖

西朗防爆快速門電機技術性能防爆電機適用范圍 　
適用于在生產、加工、處理、儲存過程中出現或可能出現氣體、粉塵等爆炸危險環境的工業建筑中。

防爆等級：BT4；
啟閉平均速度：1-1.5m/s；
電源：單相、三相，220-380V,50Hz。

更多關防爆快速門電機技術咨詢和安裝調試方案，請與蘇州西朗門業聯系！

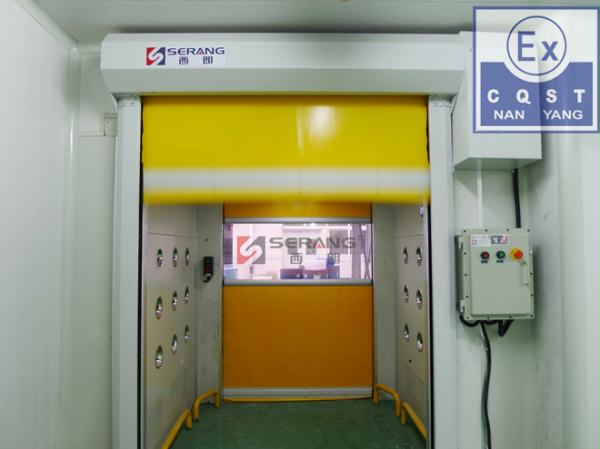

上圖為：安全通道防爆快速門
